Una placa es un componente bidimensional plano que solo transfiere esfuerzos en la dirección de su plano. Por lo tanto, una estructura de placas representa una estructura de placas que se compone principalmente de placas.
Características
Las propiedades de la placa están en su forma y en los posibles esfuerzos a transferir. La forma es plana, mientras que las fuerzas axiles se transfieren principalmente en la dirección del plano de la superficie; No se tienen en cuenta los esfuerzos cortantes y los momentos flectores.
Los ejemplos son las losas de muro, que transfieren las fuerzas verticales y horizontales en su plano (figura 01), o las losas de techo con la correspondiente transferencia de fuerzas horizontales en el plano del techo.
Aplicación
Las placas se utilizan en edificios residenciales y en la construcción de edificios en general, generalmente en forma de muros.
Por un lado, los muros se utilizan para transferir todas las cargas verticales como esfuerzos axiles en la cimentación; por otro lado, causan un refuerzo horizontal de toda la estructura. Por lo tanto, la mayoría de los edificios están diseñados estructuralmente de tal manera que los muros de cortante proporcionan la estabilidad de la estructura contra todas las cargas horizontales, como el viento o los terremotos.

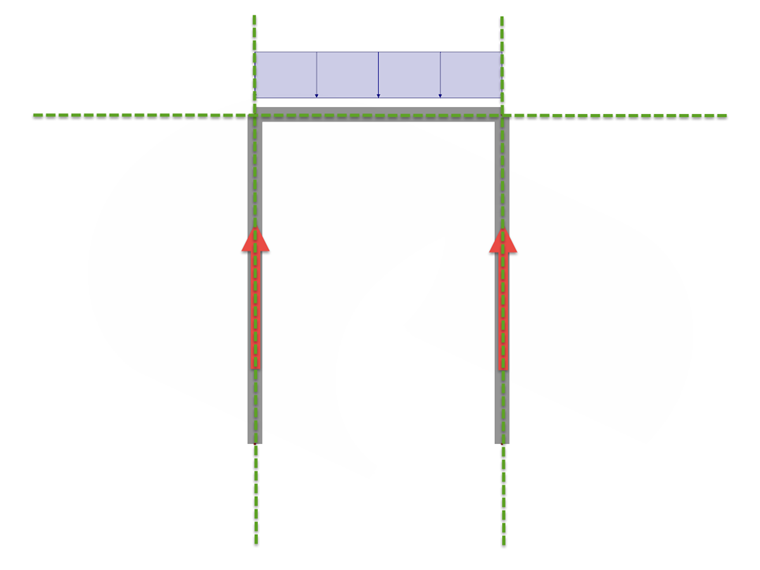

Dado que las placas (de muro) solo absorben fuerzas en su plano, las líneas de acción de todos los muros en la planta del modelo deben intersecar al menos dos puntos para garantizar la estabilidad de la estructura. Un ejemplo simple es un garaje que consta de tres paredes. La planta tiene forma de U. Las líneas de acción de las placas de muro (los esfuerzos horizontales de los muros) se intersecan en dos puntos. La figura 02 muestra la carga horizontal en la dirección de los dos muros que son paralelos entre sí. En este caso, el sistema actúa como una viga de vano simple, por lo que el muro transversal no absorbe ningún esfuerzo en la otra dirección.
En la figura 03, la carga externa actúa en la dirección del muro transversal único y, por lo tanto, absorbe toda la carga. El giro resultante del sistema estructural debe ser compensado por los otros dos muros.
Los pisos actúan principalmente como placas. Sin embargo, también es necesario considerar el efecto diafragma para transferir o acoplar las cargas externas horizontales.
Placas en RFEM y RSTAB
En RFEM, los muros y losas de techo se pueden mostrar como superficies o, alternativamente, modelar por medio de un Enlace rígido.
El software de análisis de estructuras de barras RSTAB proporciona herramientas potentes para modelar placas.
