Análise geotécnica para o RFEM 6

Outro módulo adicional útil é a análise geotécnica que permite representar de forma realista as condições do solo. No RFEM, determina o corpo de solo a ser analisado com base nas propriedades das amostras de solo. Com isso, pode alcançar uma qualidade muito maior na análise estrutural de edifícios.

Entrada e resultados

Um outro módulo útil, Análise geotécnica, permite-lhe capturar realisticamente as condições do solo. Determina no RFEM o corpo do solo a ser analisado com base nos valores característicos das amostras de solo. Com isso, pode alcança uma qualidade muito maior na análise estrutural de edificações.

Pode inserir e modelar o corpo de sólido do solo diretamente no RFEM sem desvios
Pode combinar modelos de materiais de solo com todos os módulos do RFEM
Isso permite uma análise sem problemas de modelos completos com representação total da interação solo-estrutura
A partir dos dados de material inseridos, todos os parâmetros necessários para o cálculo são determinados automaticamente
O programa gera a partir disso as linhas tensão-deformação para cada elemento EF
Pode inserir diretamente no programa as camadas de solo, que foram retiradas dos relatórios de sondagem nos locais das amostras
Pode atribuir aos estratos os materiais de solo investigados, incluindo os valores característicos de material dos mesmos

Requisitos de hardware e sistema

Análises geotécnicas | RFEM 6

Análises geotécnicas | RFEM 6

faixa B | Análise geotécnica para o RFEM 6

Análises geotécnicas | RFEM 6

Vantagens

Entrada direta de perfis de perfuração resultantes da investigação do subsolo
Consideração imediata da interação solo-estrutura
Determinação do assentamento com elevada precisão

Geração automática do sólido de solo, incluindo os seus limites de camada a partir de perfis de perfuração
Modelos de materiais específicos adequados para modelar comportamentos complexos do solo

Dimensionado com a análise geotécnica para o RFEM 6

Construir sobre sólidos de solo

Faça aqui o download do modelo de um edifício sobre sólidos de solo e abra-o com o programa de elementos finitos RFEM.

Edifício sobre maciço de solo

Faça aqui o download do edifício sobre um maciço de solo e abra-o com o programa de elementos finitos RFEM.

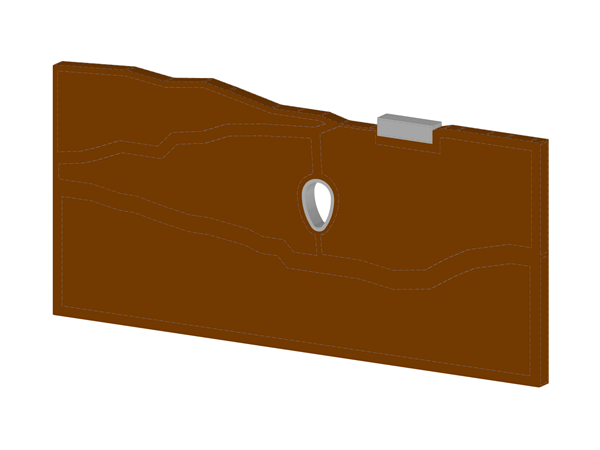

Tanque de betão armado no modelo de solo

Faça aqui o download do modelo de um maciço de solo e abra-o depois no programa de elementos finitos RFEM.

Construir sobre modelo de solos

Aqui tem a opção de fazer o download do modelo do edifício por piso e abri-lo com o programa de elementos finitos RFEM.

Outros modelos

Modelos de materiais

Pretende modelar e analisar o comportamento do sólido de solo? Para assegurar isso, foram implementados no RFEM modelos de materiais específicos e adequados.

O modelo de Mohr-Coulomb modificado com um modelo linear elástico ideal-plástico e um modelo não linear elástico com uma relação tensão-deformação odométrica encontram-se disponíveis para isso.

O critério limite, que descreve a transição da zona elástica para a do fluxo plástico, é definido de acordo com Mohr-Coulomb.

Mais informação

Interação solo-estrutura

Já sabe que é possível a modelação e a análise do solo e da estrutura no modelo global. Isto permite considerar explicitamente a interação solo-estrutura. Com a modificação de um componente, pode alcançar a consideração imediata correta na análise e nos resultados para todo o sistema solo-estrutura.

Mais funções

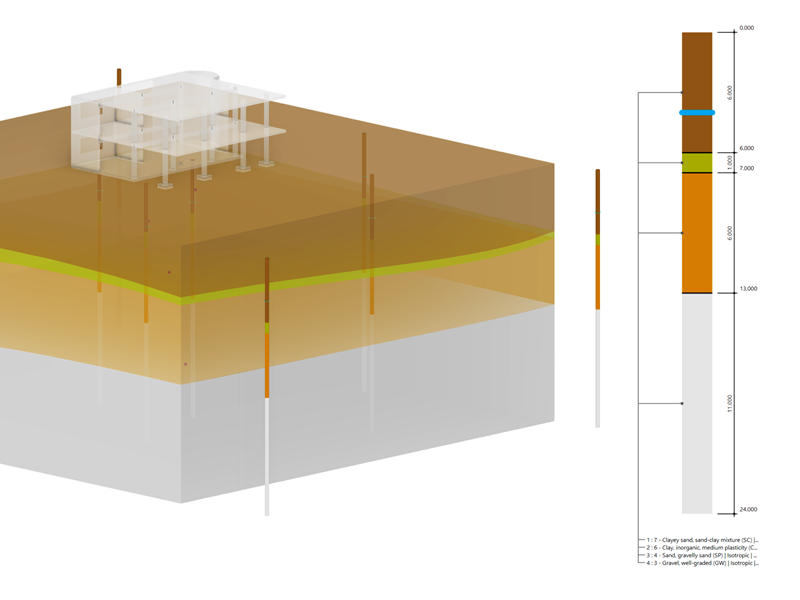

Amostras de solo

Sabia que pode introduzir amostras de solo das suas investigações de subsolo diretamente no programa? Atribua os materiais de solo e as respetivas propriedades às camadas. Utilize a entrada tabular ou a caixa de diálogo de edição para definir as amostras e não se esqueça de definir o nível de água subterrânea nas amostras de solo.

Mais informação

Apoio fantástico e profissional

Gostaria apenas de fazer um breve comentário para desejar muitas felicidades a todos na Dlubal e, em particular, para agradecer o apoio fantástico, completo e profissional que prestam.

Poderoso, fácil de utilizar, fácil de aprender...

Adotamos o software da Dlubal no nosso trabalho e não estamos nada arrependidos. Poderoso, fácil de utilizar, fácil de aprender, com resultados agradavelmente simples (uma vez configurado).

Maciço de solo

Os maciços de solo são criados com a ajuda de amostras de solo e permitem a determinação automática das camadas limite, o nível de água subterrânea e os apoios da superfície limite. Isto permite definir um tamanho específico de malha de EF para estruturas de solo no modelo geral, independentemente das configurações globais.

Mais informação

Relatório de impressão

A documentação dos seus dados é sempre realizada num relatório de impressão multilingue. Pode ajustar o conteúdo a qualquer momento e guardá-lo como modelo. Gráficos, textos, fórmulas MathML e documentos PDF requerem apenas alguns cliques para serem inseridos no relatório.

Mais informação

Diagramas

Pronto para a avaliação? Para isso, estão disponíveis diagramas de cálculo que representam a evolução de um determinado resultado durante um cálculo.

Pode definir livremente a ocupação dos eixos verticais e horizontais do diagrama de cálculo. Assim, pode, por exemplo, observar a evolução do assentamento de um determinado nó em função da carga.

Mais funções

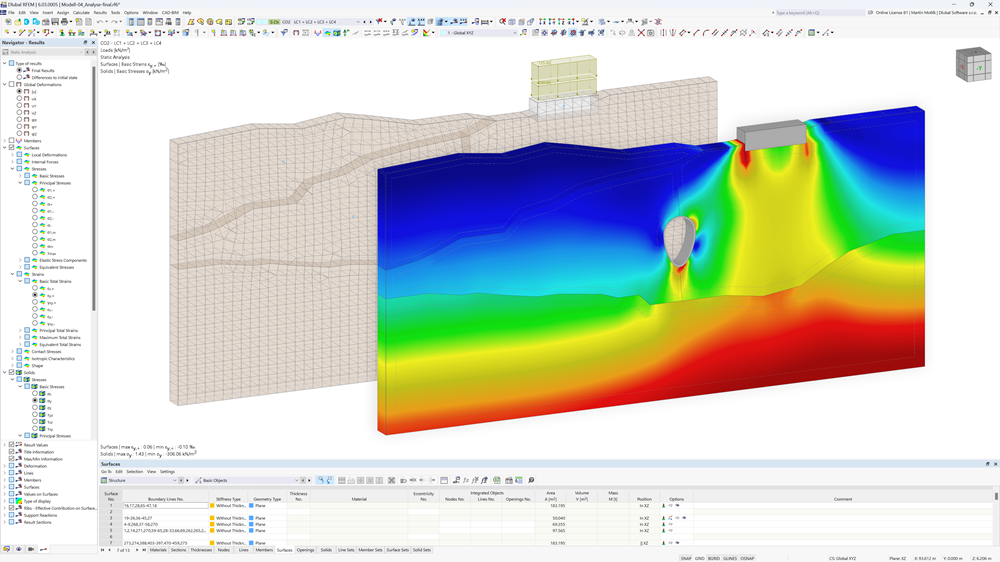

Resultado das tensões

A apresentação gráfica e tabular dos resultados de deformações, tensões e deformações ajuda na captação do volume de solo. Utilize critérios de filtro específicos para uma seleção direcionada dos resultados.

O programa não o deixa sozinho com os resultados. Caso pretenda analisar graficamente os resultados no sólido de solo, estão disponíveis objetos auxiliares. Por exemplo, defina os planos de corte. Desta forma, é possível visualizar os resultados correspondentes em qualquer plano do sólido de solo.

Mais informação

Entrada

Pode introduzir e modelar o sólido de solo diretamente no RFEM. Tem a possibilidade de combinar modelos de materiais de solo com todos os módulos adicionais usuais do RFEM.

É possível uma análise de modelos completos com representação total da interação entre solo e estrutura.

Todos os parâmetros necessários para o cálculo são determinados automaticamente a partir dos dados de material que introduziu. O programa gera as curvas tensão-deformação para cada elemento finito.

Mais informação

Loja online

Configure o seu pacote de programas individual e obtenha todos os preços online!

Ir para a loja online

Calcule o seu preço

Produto

Tipo de aquisição

Quantidade

1.485,00 EUR

Contrato de serviço

+0,00 EUR

Montante total 1.485,00 EUR

O preço é válido para Letónia.

Primeiros passos com o RFEM 6

Ainda não trabalhou com o RFEM ou não trabalhou vezes suficientes? Aqui encontra dicas e sugestões úteis para começar a trabalhar com os programas da Dlubal.

Mais informação

Modelos estruturais gratuitos para download

Aqui pode encontrar vários modelos de estruturas para o RFEM, RSTAB, RSECTION e RWIND. Perfeito para tutoriais ou inspiração para projetos.

Todos os modelos

Análise geotécnica para o RFEM 6
