Moduł dodatkowy dla RFEM 5
RF-GLASS

RF-GLASS oblicza odkształcenia i naprężenia dowolnie ukształtowanych i zakrzywionych powierzchni szklanych. Za jego pomocą można tworzyć wszystkie rodzaje szkła w module, to znaczy szkło jednowarstwowe, laminowane i izolacyjne.

Obszerna biblioteka materiałów zawiera popularne typy szkła, warstw i gazów.

Projektowanie szkła jednowarstwowego, laminowanego i izolacyjnego

Ogółem: 4

Moduł dodatkowy RF-GLASS dla RFEM | Analiza i projektowanie powierzchni szklanych

Design of Structural Glass Systems in RFEM

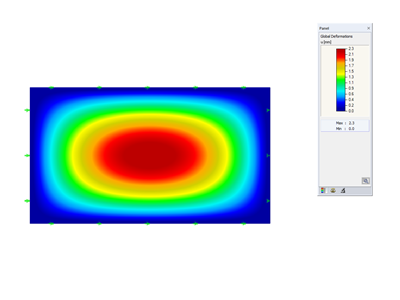

Wyniki wymiarowania szkła w programie RFEM Graphics

RF-GLASS (en) | Funkcje

Wymiarowanie szkła jednowarstwowego lub laminowanego oraz szkła izolacyjnego z warstwą gazową
obliczenia szkła giętego
Możliwość wyboru obliczeń lokalnych, bez uwzględnienia wpływu otaczającej konstrukcji lub obliczeń globalnych, z uwzględnieniem całej konstrukcji
Obliczanie naprężeń granicznych zgodnie z DIN 18008:2010-12 lub TRLV:2006-08
Przypisanie obciążeń do klas trwania obciążenia
Obszerna biblioteka materiałów zawierająca wszystkie popularne rodzaje szkła, folii i gazów zgodnie z normami DIN 18008:2010-12, E DIN EN 13474 oraz rozporządzeniem TRLV:2006-08
Opcjonalne uwzględnienie połączenia ścinanego warstw
Uwzględnienie obciążeń klimatycznych
Obliczenia według liniowej analizy statycznej lub analizy nieliniowej według analizy dużych deformacji. analiza
Analiza naprężeń, obliczenia w stanie granicznym nośności, obliczenia w stanie granicznym użytkowalności
Graficzne przedstawienie wszystkich wyników w RFEM
Możliwość filtrowania wyników i skal kolorów w tabelach wyników
Bezpośredni eksport danych do aplikacji MS Excel

RF-GLASS (en) | Wprowadzanie danych

W module dodatkowym należy wybrać powierzchnie, które mają zostać zwymiarowane (na przykład za pomocą funkcji Wybierz). Geometria tafli szkła oraz obciążenia są importowane z modelu RFEM.

Następnie należy zdecydować, czy obliczenia mają być przeprowadzone bez wpływu sąsiedniej konstrukcji (obliczenia lokalne) czy z uwzględnieniem tego wpływu (obliczenia globalne). W przypadku wybrania opcji obliczeń lokalnych każda powierzchnia wybrana do obliczeń zostanie odłączona od modelu i obliczona osobno.

W obliczeniach globalnych uwzględniana jest cała konstrukcja wraz z wprowadzonymi szybami. Wszystkie dane dotyczące składu szkła oraz właściwości szkła poszczególnych warstw należy zdefiniować w oknie wprowadzania danych w module RF-GLASS. Do wyboru są warstwy typu szkło, folia i gaz. Żądany materiał można zaimportować bezpośrednio z biblioteki, która zawiera dużą liczbę materiałów.

Wszystkie parametry poszczególnych warstw, w tym ich grubości, można edytować. Ponadto w RF-GLASS można tworzyć szereg zestawień, co pozwala na wspólne wymiarowanie różnych typów szkła.

W przypadku szkła izolacyjnego w analizie można uwzględnić obciążenia zewnętrzne oraz obciążenia spowodowane zmianami temperatury, ciśnienia atmosferycznego i wysokości. Moduł oblicza te obciążenia automatycznie na podstawie parametrów obciążeń klimatycznych. W przypadku wybrania lokalnego typu obliczeń należy zdefiniować podpory liniowe, podpory węzłowe i pręty graniczne powierzchni w module RF-GLASS. Podpory i pręty są uwzględniane tylko w programie RF-GLASS i nie mają wpływu na model utworzony w programie RFEM.

RF-GLASS (en) | obliczenia

W przypadku globalnego rodzaju obliczeń sztywność obliczona na podstawie wybranego zbioru warstw oraz geometria tafli są przyporządkowane do każdej powierzchni. Obliczenia są przeprowadzana przy użyciu teorii płyt. Zdecydować można także czy uwzględnione będzie ścinanie połączenia warstw.

W przypadku lokalnego rodzaju obliczeń wybrać można pomiędzy obliczeniami 2D lub 3D. Obliczenia dwuwymiarowe oznaczają, że szkło jednowarstwowe lub laminowane jest modelowane jako powierzchnia, której grubość jest obliczana na podstawie wybranej konstrukcji i geometrii szkła (przy użyciu teorii płyt). Podobnie jak w obliczeniach globalnych, ścinanie połączenia warstw może być uwzględnione.

Podczas obliczeń 3D w modelu używane są bryły, które zastępują każdy zbiór warstw. Dzięki temu wyniki są dokładniejsze, ale obliczenia mogą zająć więcej czasu.

Modelowanie szkła zespolonego możliwe jest tylko wtedy, gdy wybrany jest lokalny typ obliczeń. Warstwa gazu jest zawsze modelowana jako element bryłowy, dlatego konieczne jest projektowanie poszczególnych elementów szklanych niezależnie od otaczającej konstrukcji. W obliczeniach i analizie trzeciego rzędu uwzględniane jest równanie stanu gazu doskonałego (cieplne równanie stanu gazów doskonałych).

RF-GLASS (en) | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach. W ten sposób można łatwo znaleźć maksymalny stosunek naprężeń. Wyświetlany jest również wykres naprężeń według składu.

Ponadto RF-GLASS wyświetla listę części oraz, w przypadku szkła izolacyjnego, ciśnienie gazu. Wyniki można wyświetlić graficznie w modelu programu RFEM.

Do protokołu wydruku programu RFEM można dodawać zarówno tabele danych wejściowych, jak i tabele wyników, wraz z grafikami. Dodatkowo istnieje możliwość eksportu wszystkich tabel do MS Excel.
