Posouzení dřevěných konstrukcí pro RFEM 6

Posouzení dřevěných konstrukcí pro RFEM 6

Addon Posouzení dřevěných konstrukcí je ideální pro posouzení dřevěných konstrukcí! Umožňuje posouzení únosnosti a stability prutových a plošných konstrukcí (RFEM) v mezním stavu únosnosti. Nabízí široký výběr průřezů, včetně obdélníkových, čtvercových, T-průřezů a nepravidelných parametrických průřezů.

Umožňuje posouzení křížem lepeného dřeva (CLT), dřevěných materiálů a vrstveného dřeva podle EC 5. Uživatel může upravovat důležité parametry a návrhové hodnoty. Rychlý a přehledný výstup výsledků obsahuje podrobné informace o základních vzorcích, které jsou snadno srozumitelné.

Ikona pro stažení Stáhnout zkušební verzi zdarma
Na snímku je dřevěná konstrukce kinetického pavilonu navržená v programu RFEM 6 na zámku Radíč v České republice | © TIMBER DESIGN s.r.o. © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Subnavigation
01
Únosnost a stabilita
02
Použitelnost
03
Požární odolnost
04
Základní funkce
05
Normy
Icon representing RFEM 6, a finite element analysis software application.

Únosnost a stabilita

Addon Posouzení dřevěných konstrukcí programu RFEM 6 umožňuje posouzení únosnosti průřezu a stability dřevěných prutových a plošných konstrukcí v mezním stavu únosnosti.

  • Velký výběr průřezů, jako jsou obdélníkové, čtvercové, kruhové, T-průřezy, složené, nepravidelné parametrické průřezy atd. (vhodnost pro posouzení závisí na zvolené normě)
  • Posouzení křížem lepeného dřeva (CLT)
  • Posouzení dřevěných materiálů i vrstveného dřeva podle EC 5
  • Posouzení sádrokartonových a sádrovláknitých desek (např. u stěn z dřevěných panelů)
  • Posouzení prutů s náběhy a zakřivených prutů (metoda posouzení v závislosti na normě)
  • Úprava základní součinitelů posouzení a parametrů normy možná
  • Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
  • Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
  • Detailní výstup výsledků posouzení a základních vzorců (názorná a ověřitelná cesta k výsledkům)
  • Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
  • Integrace výsledků do tiskového protokolu programu RFEM/RSTAB
Model dřevostavby s ukázkou konstrukčních prvků dřevěného domu. Jsou znázorněny detailní spoje a pruty. Software pro statické výpočty dřevěných konstrukcí
Zobrazení deformací desky z křížem lepeného dřeva při analýze konstrukce. Podrobně jsou zobrazeny napěťové body.
Posouzení dřevěných konstrukcí pro RFEM 6
Deformace modelu RFEM znázorňující konstrukční integritu věže Ester Tower v Jeruzalémě.
Posouzení dřevěných konstrukcí pro RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Jaký je aktuální stav vývoje prvku „Nosníkový panel“ pro modelování stěn například v dřevostavbě pomocí panelů?
Posouzení dřevěných konstrukcí pro RFEM 6
Model dřevostavby s ukázkou konstrukčních prvků dřevěného domu. Jsou znázorněny detailní spoje a pruty. Software pro statické výpočty dřevěných konstrukcí
Zobrazení deformací desky z křížem lepeného dřeva při analýze konstrukce. Podrobně jsou zobrazeny napěťové body. Posouzení dřevěných konstrukcí pro RFEM 6
Deformace modelu RFEM znázorňující konstrukční integritu věže Ester Tower v Jeruzalémě. Posouzení dřevěných konstrukcí pro RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Jaký je aktuální stav vývoje prvku „Nosníkový panel“ pro modelování stěn například v dřevostavbě pomocí panelů? Posouzení dřevěných konstrukcí pro RFEM 6
Software pro statické výpočty dřevěných konstrukcí

Hlavní funkce Posouzení dřevěných konstrukcí

Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti Posouzení prutů s náběhy a zakřivených prutů Posouzení tlaku na podpoře pro vnitřní a koncové podpory Posouzení prutů s náběhy a zakřivených prutů Všechny funkce

Vaše výhody

  • Posouzení tlaku na podpoře
  • Posouzení zvláštních tvarů, jako jsou zakřivené pruty a pruty s náběhy, včetně stability
  • Konzoly pro ztužení proti vzpěru a klopení lze pro posouzení požární odolnosti i pro průběh opačného momentu např. pro vítr odspodu definovat odlišně
  • Zohlednění zářezů
  • Zohlednění pevnosti systému pomocí ksys
  • Všechna posouzení lze zkontrolovat pomocí přehledných vzorců
  • Volitelný výpočet stability pomocí analýzy vlastních čísel, který je plně integrován do posouzení (výpočet Mcr)
  • Lze kombinovat s addonem Vázané kroucení (7 stupňů volnosti)

Zavedeno pro Posouzení dřevěných konstrukcí v programu RFEM 6

Zobrazení modelu výškové budovy kombinující materiály jako dřevo a beton.

Výšková budova ze dřeva a betonu

Zde si můžete stáhnout model výškové budovy ze dřeva a betonu a otevřít ho v programu RFEM pro výpočty metodou konečných prvků.

Model 004295 | Zakřivená dřevěná skořepinová konstrukce navržená ke stažení a analýze v programu RFEM.

Mřížová skořepina ze dřeva

Stáhněte si zde model dřevěné příhradové konstrukce a otevřete ho v programu RFEM pro výpočty MKP.

Vizualizace modelu dřevěné geodetické kopule, který je k dispozici ke stažení a analýze v programu RFEM.

Geodetická kupole

Zde si můžete stáhnout model geodetické kupole a otevřít jej v programu RFEM pro výpočty metodou konečných prvků.

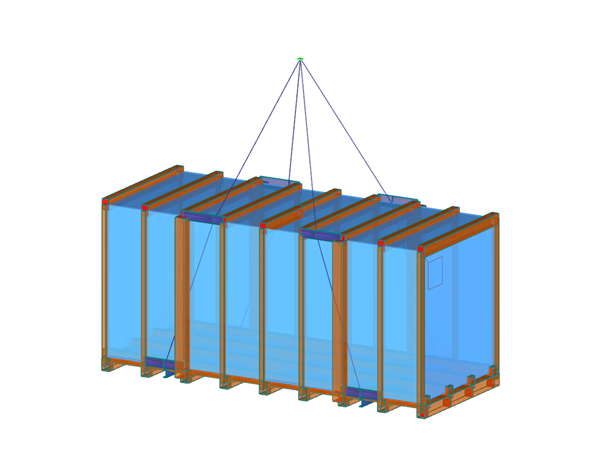

Model dřevěného obalu zobrazuje proces manipulace s jeřábem v programu konečných prvků.

Dřevěný obal

Zde si můžete stáhnout model dřevěného obalu a otevřít jej v programu RFEM pro výpočty metodou konečných prvků.

Další modely

Vlastnosti posouzení únosnosti průřezu

Program provádí výpočty pro tah, tlak, ohyb, smyk, kroucení a kombinované vnitřní síly. Jednou z možností je kontrola tlaku kolmo ke směru vláken na krajních a středních podporách s (EC 5) a bez výztužných prvků (plnostěnné šrouby). Systém zohledňuje vyšší pevnost pro blízké shodné součásti pomocí faktoru ksys podle EN 1995-1-1, 6.6(1)-(3).

Další informace
Geodetická kopule demonstruje komplexní statickou analýzu návrhu dřevěných konstrukcí se zaměřením na globální deformační charakteristiky.
Globální deformace dřevěné konstrukce Knies Magician's Hat způsobená silami větru, vizualizovaná v softwaru RFEM 6.

Posouzení stability

Program nabízí všestranné funkce, jako je výpočet vnitřních sil, prokazování stlačení, identifikace silnější strany, redukce smykových sil, návrh zakřivených prvků, zvýšení smykové pevnosti, možnosti výběru podle norem a přehledné výsledky s podrobným rozpisem nákladů.

Systém umožňuje již během výpočtu vnitřních sil v RFEM/RSTAB alternativní zohlednění všech efektů pro stabilitní výpočty (teorie druhého řádu, nedokončenost a redukce tuhosti), volitelně v kombinaci s přídavným modulem Torzní vzpěrové kroucení (7 stupňů volnosti).

Více funkcí

Výsledky

Pokud bylo vaše posouzení úspěšné, na řadě je klidná část vaší práce. Program totiž mnoho procesů provádí sám. Například vám poskytne vodítka pro kontroly ve formě tabulek. Zobrazí vám všechny podrobnosti výsledků. Díky přehledně prezentovaným vzorcům kontrol se v nich bez většího hádání vyznáte. Žádný efekt černé skříňky zde neexistuje.

Další informace
Navrhování dřevěných konstrukcí s komplexními výsledky analýzy, které jasně ilustrují globální řešení deformací.
Podrobná analýza globálních deformací ve výsledcích modelu dřevěné konstrukce. Zobrazené posudky umožňují komplexní pochopení výpočtových procesů.

Zadání

Posouzení dřevěných konstrukcí je plně integrováno do hlavních programů. Současně automaticky zohledňuje konstrukci a dostupné výsledky výpočtů. Další vstupy pro posouzení dřevěných konstrukcí, jako jsou vzpěrné délky, redukce průřezů nebo parametry posouzení, přiřazujete posuzovaným objektům. Na mnoha místech v programu můžete pohodlně využít funkci [Vybrat] pro grafický výběr.

Další informace
Model RFEM rozhledny Doubravka, dřevěné konstrukce v Praze, Česká republika | © STATIC Solution s.r.o.
Tabulka zatížení modelu RFEM rozhledny Doubravka.
